ZZ® C40-DE

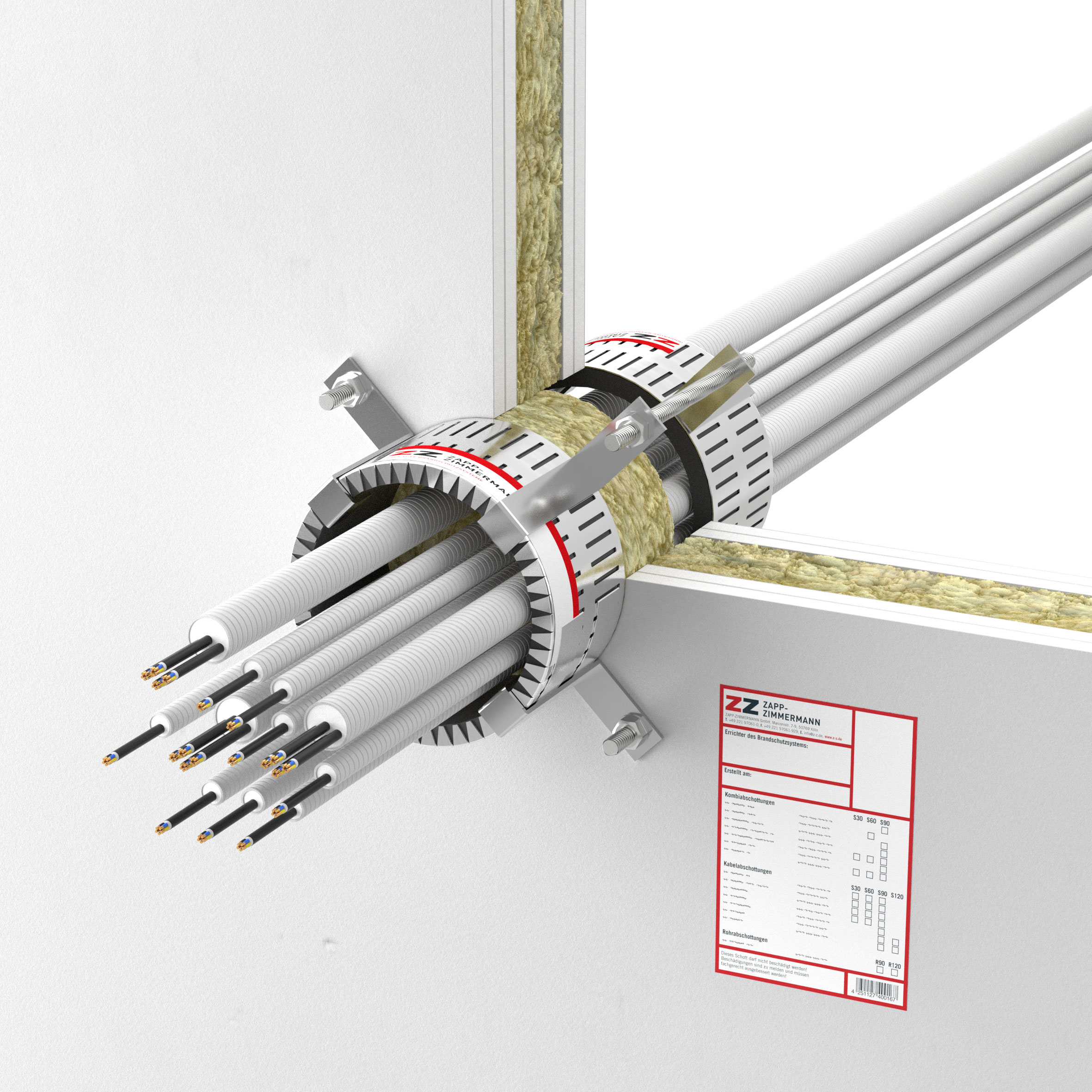

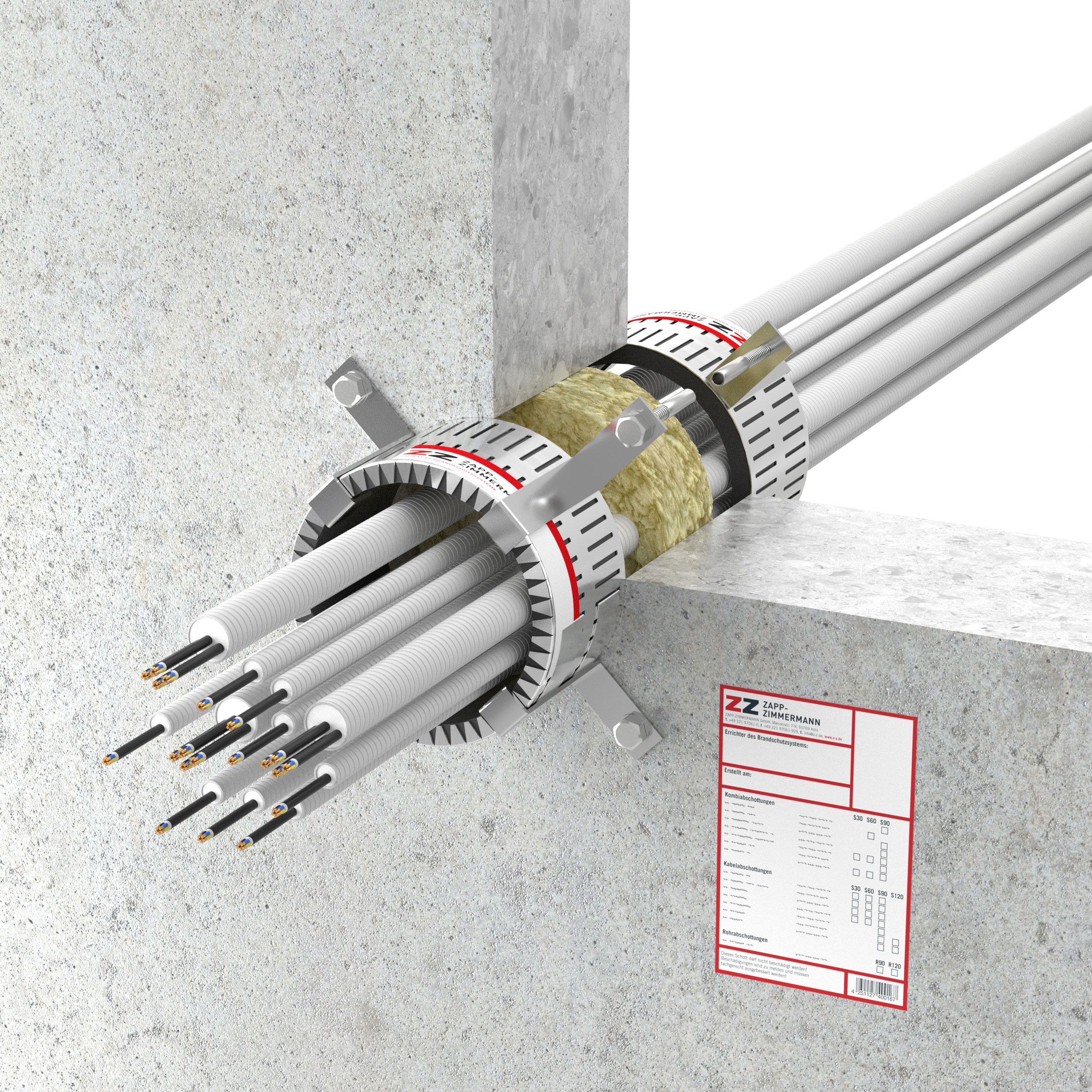

Kabelabschottung S90/S120 für Massivwände und leichte Trennwände sowie S90 für Massivdecken. Brandabschottung für Elektroinstallationsrohre (EIR) bis Ø 50 mm sowie Speedpipes bis Ø 80 mm

System Informationen

Prüfnorm DIN 4102-9
Zulassungnummer Z-19.53-2513
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 90, 120
Schotttyp Kabelabschottung
Bauteilöffnung Rund, Unregelmäßig

System Komponenten

BenennungArt.-Nr.VE
ZZ® 400-32 BrandschutzmanschetteB16F01-00011
ZZ® 400-40 BrandschutzmanschetteB16F01-00021
ZZ® 400-50 BrandschutzmanschetteB16F01-00031
ZZ® 400-63 BrandschutzmanschetteB16F01-00041
ZZ® 400-78 BrandschutzmanschetteB16F01-00061
ZZ® 400-90 BrandschutzmanschetteB16F01-00071
ZZ® 400-110 BrandschutzmanschetteB16F01-00081
ZZ® 400-UNI-110 BrandschutzmanschetteB16F01-00271

Detailinformationen

Downloads
  • Allgemeine Bauartgenehmigung
Beschreibung

Details

Kabelabschottung S90/S120 für Massivwände und leichte Trennwände sowie S90 für Massivdecken. Brandabschottung für Elektroinstallationsrohre (EIR) bis Ø 50 mm sowie Speedpipes bis Ø 80 mm

Zusatzinformation

Zusatzinformation

Besonders geeignet für
  • Manschettenquerschnitt zu 100 % belegbar
  • Elektroinstallationsrohre (EIR) auch unbelegt/leer zulässig
  • Elektroinstallationsrohre als Einzelrohre oder Bündel
  • ZZ-Manschette aus dem Rohrabschottungssortiment einsetzbar
Zugelassene Installationen/ Elektroinstallationsrohr-Ø bis 50 mm oder als Bündel bis Ø 100 mm
/ Kabeldurchmesser-Ø ≤ 16 mm
/ Glasfaser- und Mikrokabel
Maximale Öffnungsgröße in Massivwand [mm]Ø 110
Maximale Öffnungsgröße in Leichter Trennwand [mm]Ø 110
Maximale Öffnungsgröße in Massivdecke [mm]Ø 110

Zubehör

  1. ZZ-Winkelset für Manschetten 110 mm

    Befestigungswinkel 110 mm

  2. ZZ-Winkelset für Manschetten < 110 mm

    Befestigungswinkel < 110 mm

  3. Schraubenset für ZZ-Manschetten

    Schrauben-Set Stahlbeton M6

  4. Gewindestangenset für ZZ-Manschetten

    Gewindestangen-Set M6
