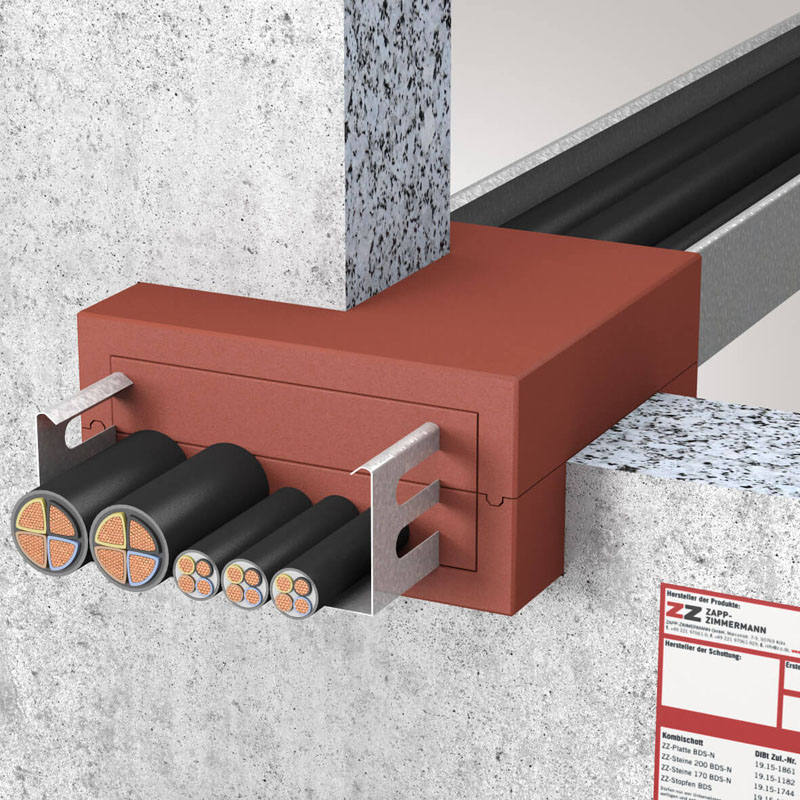

ZZ-Box BDS MW

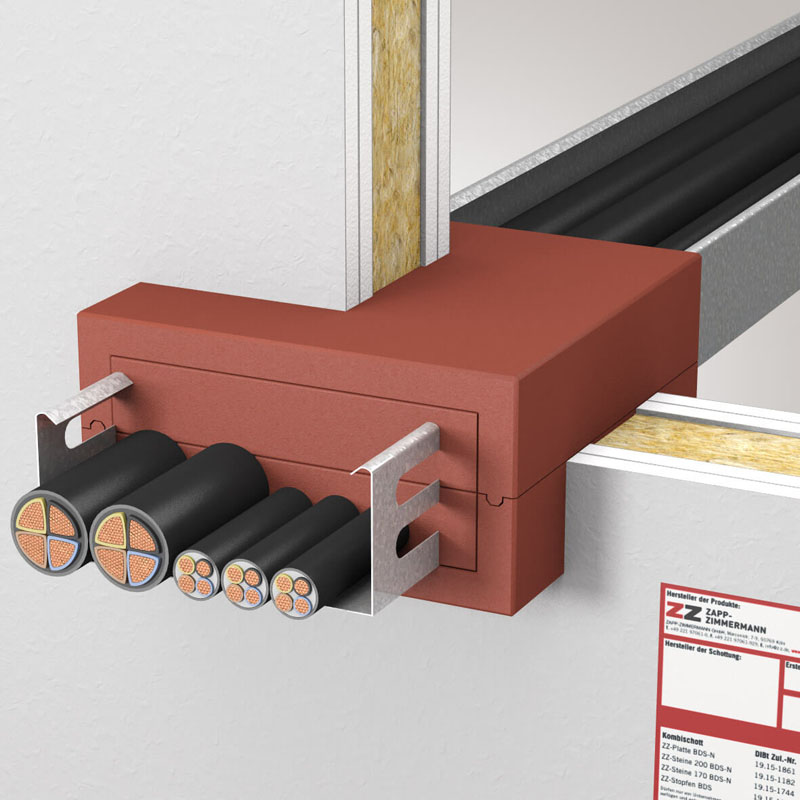

ZZ-Box BDS LTW
ZZ-Box BDS MW
ZZ-Box BDS LTW

ZZ® C60-DE

Im Juni 2020 haben wir die neue allgemeine Bauartgenehmigung (aBG) Z-19.53-2468 für unser System "ZZ® C60-DE" für die feuerwiderstandsfähige (Kabel-) Abschottung elektrischer Leitungen. Diese ersetzt die bisherige Allgemeine bauaufsichtliche Zulassung (AbZ) Z-19.15-1315 „System ZZ-Box BDS“. Dieser vorherige Nachweis zur Verwendbarkeit und Anwendbarkeit wurde dabei aufgesplittet.

System Informationen

Prüfnorm DIN 4102-9
Zulassungnummer Z-19.53-2468
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 30, 60, 90
Schotttyp Kabelabschottung
Bauteilöffnung Eckig
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke

System Komponenten

BenennungArt.-Nr.VE
ZZ® 601-200 BoxB16V01-00011
ZZ® 300 BrandschutzmasseB15N00-00011
ZZ® 333 BrandschutzmasseB15N00-00131
Kennzeichnungsschild DeutschlandB16H00-00501

Detailinformationen

Downloads
  • Allgemeine Bauartgenehmigung
  • Montageanleitung
  • Übereinstimmungserklärung
Beschreibung

Details

Kabelabschottung S30/S60/S90 für Massivwände, Massivdecken und leichte Trennwände. Temporäre sowie permanente Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser.

Zusatzinformation

Zusatzinformation

Besonders geeignet für
  • Kleine bis mittelgroße Abschottungen mit mittlerer bis hoher Belegung,
  • Kabel aller Arten und Durchmesser,
  • Durchführungen in leichten Trennwänden (Es entfallen zusätzlich Rahmen aus nichtbrennbaren Bauplatten.),
  • Abschottungen mit häufig wechselnder Belegung
Maximale Öffnungsgröße in Massivwand [mm]500x500
Maximale Öffnungsgröße in Leichter Trennwand [mm]500x500
Maximale Öffnungsgröße in Massivdecke [mm]500x500

Zubehör

  1. Messer mit Wellenschliffblatt, schmal

    Messer mit Wellenschliff, schmal

  2. Messer mit Wellenschliffblatt, breit

    Messer mit Wellenschliff, breit

  3. Profi-Kartuschenpistole (310 ml)

    Kartuschenpistole Profi 1K

  4. EconoMax Low Budget (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole EconoMax TB

  5. PowerMax (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole PowerMax Akku TB
