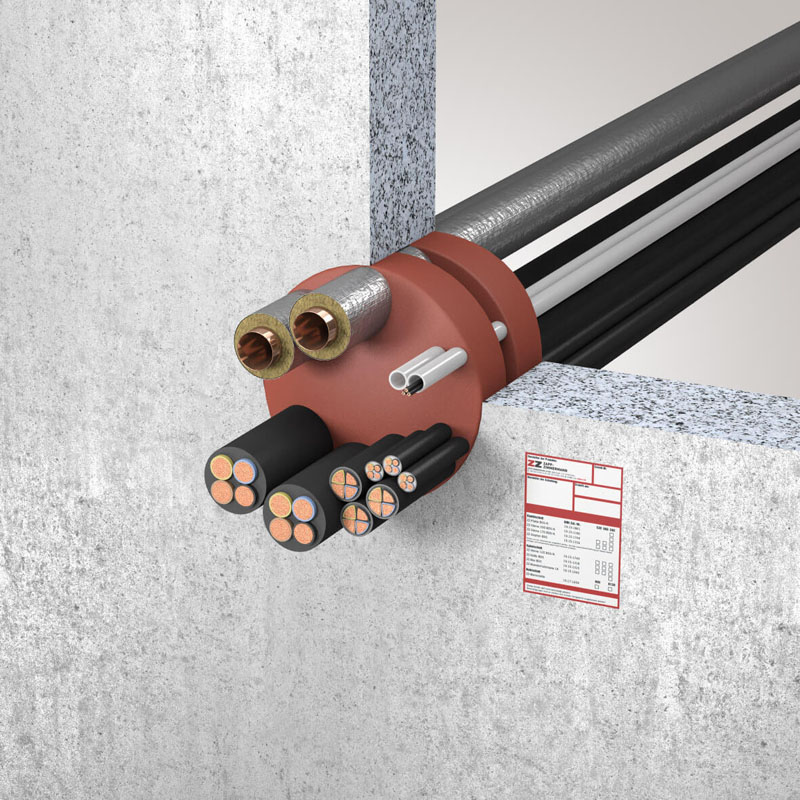

ZZ® M10-DE

Im Juni 2020 haben wir die neue allgemeine Bauartgenehmigung (aBG) Z-19.53-2470 für unser System "ZZ® M10-DE" für die feuerwiderstandsfähige (Kombi-) Abschottung elektrischer Leitungen und Rohre erhalten. Diese ersetzt die bisherige Allgemeine bauaufsichtliche Zulassung (AbZ) Z-19.15-1316 „System ZZ-Stopfen BDS“. Dieser vorherige Nachweis zur Verwendbarkeit und Anwendbarkeit wurde dabei aufgesplittet.

System Informationen

Prüfnorm DIN 4102-9
Zulassungnummer Z-19.53-2470
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 30, 60, 90
Schotttyp Kombiabschottung, Kabelabschottung, Rohrabschottung
Bauteilöffnung Rund
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke, PRIOWALL

System Komponenten

BenennungArt.-Nr.VE
ZZ® Brandschutzstopfen Varianten
BenennungDurchmesserArt.-Nr.VE
ZZ® 100-65 BrandschutzstopfenØ 65B02V02-0004
B02V04-0001
B02V20-0001
2
4
20
ZZ® 100-78 BrandschutzstopfenØ 78B02V02-0005
B02V04-0002
B02V20-0002
2
4
20
ZZ® 100-107 BrandschutzstopfenØ 107B02V02-0006
B02V04-0003
B02V20-0003
2
4
20
ZZ® 100-122 BrandschutzstopfenØ 122B02V02-0007
B02V04-0005
B02V20-0004
2
4
20
ZZ® 100-134 BrandschutzstopfenØ 134B02V02-0008
B02V04-0004
B02V20-0005
2
4
20
ZZ® 100-165 BrandschutzstopfenØ 165B02V02-0001
B02V20-0006
2
20
ZZ® 100-200 BrandschutzstopfenØ 200B02V02-0002
B02V10-0003
B02V20-0007
2
10
20
ZZ® 100-250 BrandschutzstopfenØ 250B02V02-0003
B02V10-0001
2
10
ZZ® Brandschutzstopfen silikonbeschichtet Varianten
BenennungDurchmesserArt.-Nr.VE
ZZ® 100-65-S BrandschutzstopfenØ 65B02V04-00114
ZZ® 100-78-S BrandschutzstopfenØ 78B02V04-00124
ZZ® 100-107-S BrandschutzstopfenØ 107B02V04-00134
ZZ® 100-122-S BrandschutzstopfenØ 122B02V04-00144
ZZ® 100-134-S BrandschutzstopfenØ 134B02V04-00154
ZZ® 100-165-S BrandschutzstopfenØ 165B02V02-00172
ZZ® 100-200-S BrandschutzstopfenØ 200B02V02-00182
ZZ® 100-250-S BrandschutzstopfenØ 250B02V02-00192
ZZ® 602-98 BrandschutzrundboxB16N00-01191
ZZ® 602-111 BrandschutzrundboxB16N00-01201
ZZ® 602-144 BrandschutzrundboxB16N00-00491
ZZ® 300 BrandschutzmasseB15N00-00011
ZZ® 300 BrandschutzmasseB15VP1-0001900
ZZ® 333 BrandschutzmasseB15N00-00131
ZZ® 333 BrandschutzmasseB15VP1-0013900
Kennzeichnungsschild DeutschlandB16H00-00501
ZZ® M10-DE DokumentensetB16H01-00041

Detailinformationen

Downloads
  • Allgemeine Bauartgenehmigung
  • Montageanleitung
  • Übereinstimmungserklärung
Beschreibung

Details

Kombiabschottung S30/S60/S90 für Massivwände, Massivdecken und leichte Trennwände und Wände vom Typ PRIOWALL. Temporäre sowie permanente Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser sowie nichtbrennbaren Rohren

Zusatzinformation

Zusatzinformation

Besonders geeignet für
  • Kernbohrungen bis 250 mm Durchmesser in Massivwänden und -decken
  • Mischbelegungen aus Kabeln und nichtbrennbaren Rohren
  • Abschottungen mit häufig wechselnder Belegung
Maximale Öffnungsgröße in Massivwand [mm]Ø 250
Maximale Öffnungsgröße in Leichter Trennwand [mm]Ø 250
Maximale Öffnungsgröße in Massivdecke [mm]Ø 250

Zubehör

  1. Messer mit Wellenschliffblatt, schmal

    Messer mit Wellenschliff, schmal

  2. Messer mit Wellenschliffblatt, breit

    Messer mit Wellenschliff, breit

  3. Profi-Kartuschenpistole (310 ml)

    Kartuschenpistole Profi 1K

  4. EconoMax Low Budget (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole EconoMax TB

  5. PowerMax (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole PowerMax Akku TB

  6. Zusatzakku für PowerMax Akku TB
