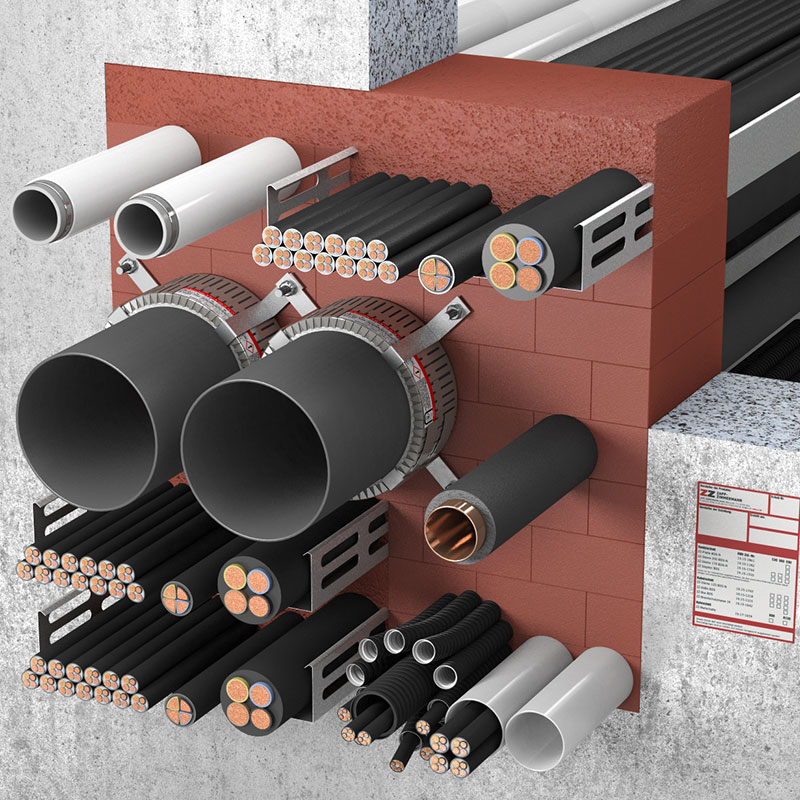

ZZ-Brandschutzsysteme Stein 200 BDS-N in Massivwand mit Schaum

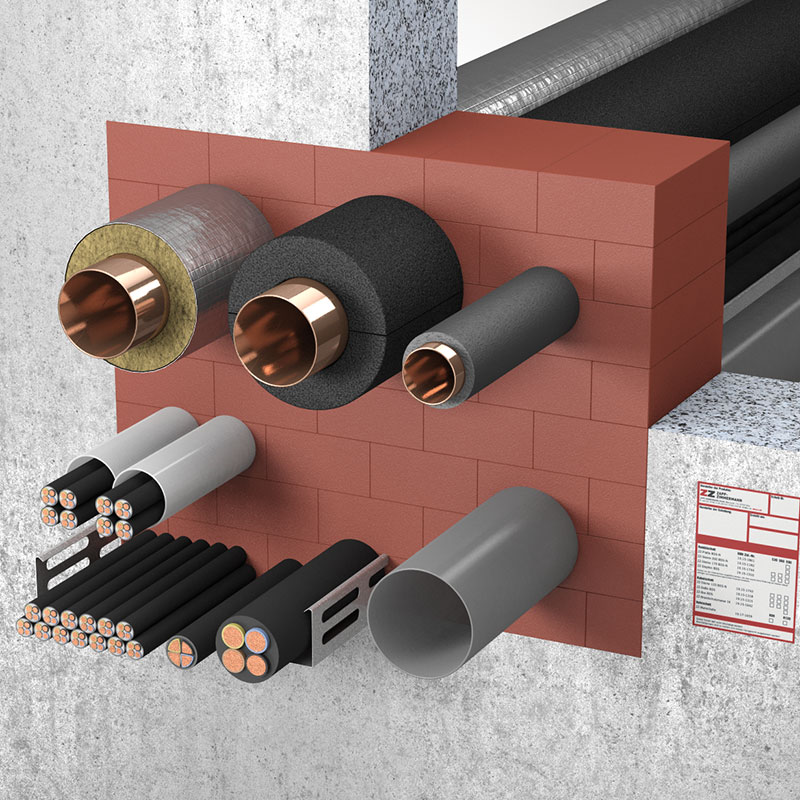

ZZ-Brandschutzsysteme Stein 200 BDS-N in Massivwand

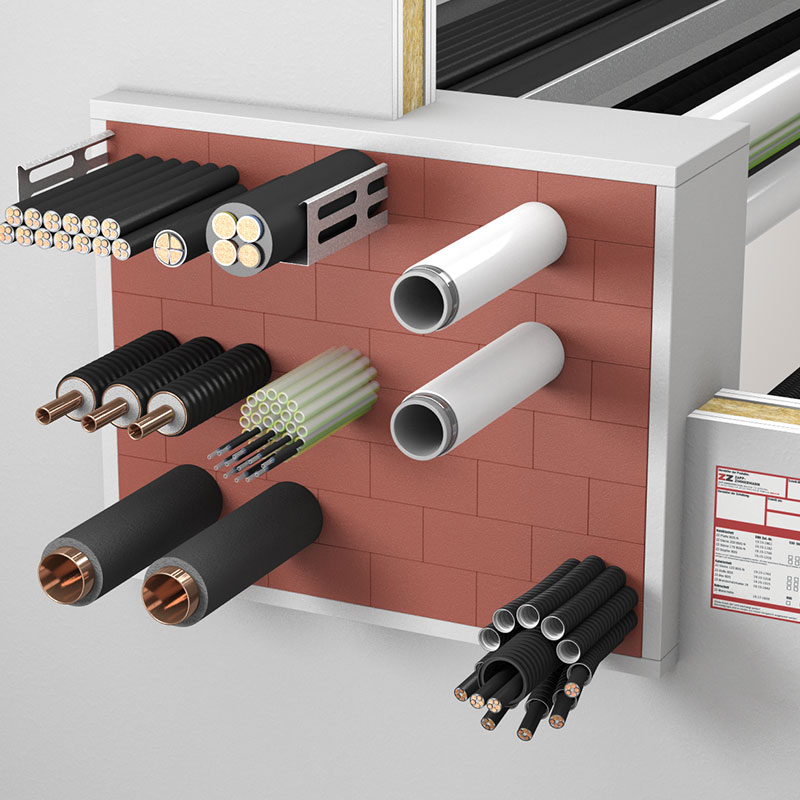

ZZ-Brandschutzsysteme Stein 200 BDS-N in leichter Trennwand

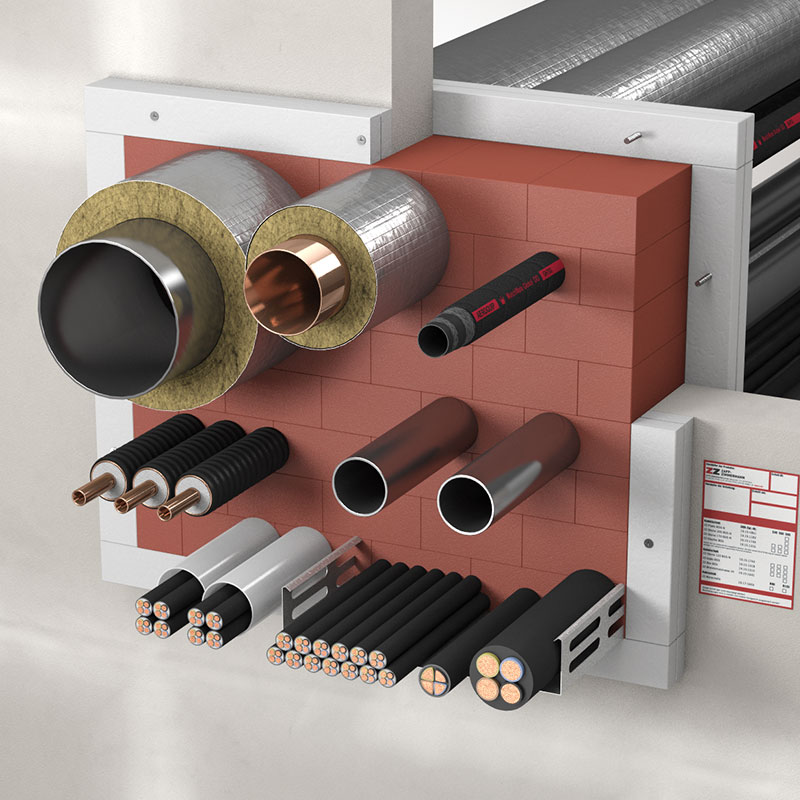

ZZ-Brandschutzsysteme Stein 200 BDS-N in Priowall
ZZ-Brandschutzsysteme Stein 200 BDS-N in Massivwand mit Schaum
ZZ-Brandschutzsysteme Stein 200 BDS-N in Massivwand
ZZ-Brandschutzsysteme Stein 200 BDS-N in leichter Trennwand
ZZ-Brandschutzsysteme Stein 200 BDS-N in Priowall

ZZ® M20-S90

Im Dezember 2020 haben wir die neue allgemeine Bauartgenehmigung (aBG) Z-19.53-2529 für unser System "ZZ® M20-S90" erhalten. Diese ersetzt die bisherige Allgemeine bauaufsichtliche Zulassung (AbZ) Z-19.15-1182 zur „Kombischott ZZ-Steine 200 BDS-N“.

System Informationen

Prüfnorm DIN 4102-9
Zulassungnummer Z-19.53-2529
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 90
Schotttyp Kombiabschottung, Kabelabschottung, Rohrabschottung
Bauteilöffnung Eckig
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke, Gipswand, PRIOWALL

System Komponenten

BenennungArt.-Nr.VE
ZZ® 220-120 Brandschutzstein Varianten
BenennungLänge [mm]Art.-Nr.VE
ZZ® 220-120 Brandschutzstein200B01V01-0001
B01V04-0001
B01V20-0001
B01VP1-0001
1
4
20
500
ZZ® 220-120-V Brandschutzstein Varianten
BenennungLänge [mm]Art.-Nr.VE
ZZ® 220-120-V Brandschutzstein200B01V02-0001
B01V10-0001
2
10
ZZ® 220-120-S Brandschutzstein Varianten
BenennungLänge [mm]Art.-Nr.VE
ZZ® 220-120-S Brandschutzstein200B01V04-0006
B01V20-0002
4
20
Glasgewebestreifen 200 B99H00-01751
ZZ® 220-120-K NachinstallationskeilB16N00-01161
ZZ® 330 Brandschutzschaum Starter-KitB16N00-01251
ZZ® 330 BrandschutzschaumB15V01-00011
ZZ® 330 BrandschutzschaumB15V06-00011
ZZ® 330 BrandschutzschaumB15VP1-000460
ZZ® 300 BrandschutzmasseB15N00-00011
ZZ® 300 BrandschutzmasseB15VP1-0001900
ZZ® 333 BrandschutzmasseB15N00-00131
ZZ® 333 BrandschutzmasseB15VP1-0013900
Kennzeichnungsschild DeutschlandB16H00-00501

Detailinformationen

Downloads
  • Allgemeine Bauartgenehmigung
  • Montageanleitung
  • Übereinstimmungserklärung
Beschreibung

Details

Kombiabschottung S90 für Massivwände, Massivdecken, leichte Trennwände, Gipswände und Wände vom Typ PRIOWALL. Temporäre sowie permanente Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser sowie brennbaren und nichtbrennbaren Rohren

Zusatzinformation

Zusatzinformation

Besonders geeignet für
  • Mittlere und große Abschottungen mit mittlerer bis hoher Belegung,
  • Mischbelegungen aus Kabeln, brennbaren und nichtbrennbaren Rohren,
  • Rohre mit Kautschukisolierung,
  • Hydraulikleitungen und Mehrschichtverbundrohre,
  • Abschottungen mit häufig wechselnder Belegung
Maximale Öffnungsgröße in Massivwand [mm]1000x1000
Maximale Öffnungsgröße in Leichter Trennwand [mm]840x570
Maximale Öffnungsgröße in Massivdecke [mm]700x∞

Zubehör

  1. Messer mit Wellenschliffblatt, schmal

    Messer mit Wellenschliff, schmal

  2. Messer mit Wellenschliffblatt, breit

    Messer mit Wellenschliff, breit

  3. Profi-Kartuschenpistole (310 ml)

    Kartuschenpistole Profi 1K

  4. Kartuschenpistole DynamicMax 380 ml (5:1)

    Kartuschenpistole PowerMax Akku 2K

  5. Zusatzakku für PowerMax Akku 2K

  6. EconoMax Low Budget (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole EconoMax TB

  7. PowerMax (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole PowerMax Akku TB

  8. Zusatzakku für PowerMax Akku TB

  9. ZZ-Rahmenset 200 mm

    PROMATECT Rahmen-Set 200/25

  10. ZZ-Aufleistungsset 25 mm

    PROMATECT Aufleistungs-Set 100/25

  11. ZZ-Aufleistungsset 45 mm

    PROMATECT Aufleistungs-Set 100/45

  12. ZZ-Streckenisolierung 18/30, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 18/30

  13. ROCKWOOL 800 Rohrschale 28/30

  14. ZZ-Streckenisolierung 35/30, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 35/30

  15. ZZ-Streckenisolierung 54/30, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 54/30

  16. ZZ-Streckenisolierung 64/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 64/40

  17. ZZ-Streckenisolierung 89/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 89/40

  18. ZZ-Streckenisolierung 102/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 102/40

  19. ZZ-Streckenisolierung 114/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 114/40

  20. ZZ-Streckenisolierung 133/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 133/40

  21. ZZ-Streckenisolierung 169/50, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 169/50
