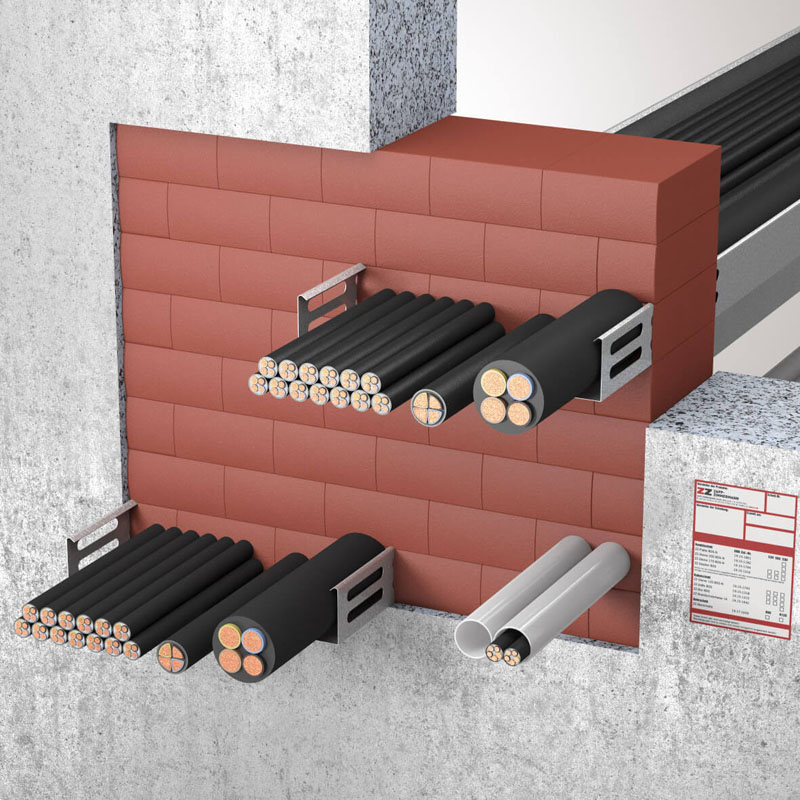

ZZ-Steine 170 BDS-N MW

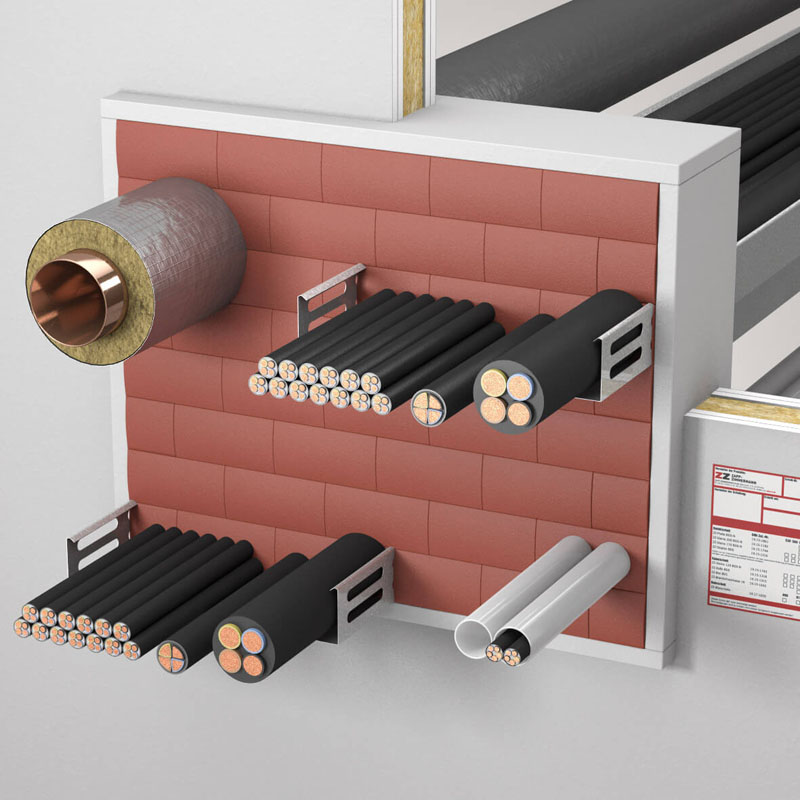

ZZ-Steine 170 BDS-N LTW
ZZ-Steine 170 BDS-N MW
ZZ-Steine 170 BDS-N LTW

ZZ® M22-DE

Im Dezember 2020 haben wir die neue allgemeine Bauartgenehmigung (aBG) Z-19.53-2516 für unser System "ZZ® M22-DE" erhalten. Diese ersetzt die bisherige Allgemeine bauaufsichtliche Zulassung (AbZ) Z-19.15-1744 zur „System ZZ-Steine 170 BDS-N“.

System Informationen

Prüfnorm DIN 4102-9
Zulassungnummer Z-19.53-2516
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 30, 60, 90
Schotttyp Kombiabschottung, Kabelabschottung, Rohrabschottung
Bauteilöffnung Eckig
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke

System Komponenten

BenennungArt.-Nr.VE
ZZ® 217-120 Brandschutzstein Varianten
BenennungLänge [mm]Art.-Nr.VE
ZZ® 217-120 Brandschutzstein170B01V01-0002
B01V04-0002
B01V15-0001
B01VP1-0005
1
4
15
675
ZZ® 217-120-V Brandschutzstein Varianten
BenennungLänge [mm]Art.-Nr.VE
ZZ® 217-120-V Brandschutzstein170B01V02-0002
B01V10-0002
2
10
ZZ® 217-120-S Brandschutzstein Varianten
BenennungLänge [mm]Art.-Nr.VE
ZZ® 217-120-S Brandschutzstein170B01V04-0008
B01V15-0002
4
15
Glasgewebestreifen 170B99H00-01761
ZZ® 300 BrandschutzmasseB15N00-00011
ZZ® 300 BrandschutzmasseB15VP1-0001900
ZZ® 333 BrandschutzmasseB15N00-00131
ZZ® 333 BrandschutzmasseB15VP1-0013900
Kennzeichnungsschild DeutschlandB16H00-00501
ZZ® M21-S90 DokumentensetB16H01-00031

Detailinformationen

Downloads
  • Allgemeine Bauartgenehmigung
  • Montageanleitung
  • Übereinstimmungserklärung
Beschreibung

Details

Kombiabschottung S30/S60/S90 für Massivwände, Massivdecken und leichte Trennwände. Temporäre sowie permanente Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser sowie brennbaren und nichtbrennbaren Rohren.

Zusatzinformation

Zusatzinformation

Besonders geeignet für
  • Mittlere und große Abschottungen mit mittlerer bis hoher Belegung,
  • Mischbelegungen aus Kabeln und nichtbrennbaren Rohren,
  • Abschottungen mit häufig wechselnder Belegung
Maximale Öffnungsgröße in Massivwand [mm]1000x1000
Maximale Öffnungsgröße in Leichter Trennwand [mm]875x575 oder 575x875
Maximale Öffnungsgröße in Massivdecke [mm]700x∞

Zubehör

  1. Messer mit Wellenschliffblatt, schmal

    Messer mit Wellenschliff, schmal

  2. Messer mit Wellenschliffblatt, breit

    Messer mit Wellenschliff, breit

  3. Profi-Kartuschenpistole (310 ml)

    Kartuschenpistole Profi 1K

  4. EconoMax Low Budget (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole EconoMax TB

  5. PowerMax (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole PowerMax Akku TB

  6. Zusatzakku für PowerMax Akku TB

  7. ZZ-Rahmenset 170 mm

    PROMATECT Rahmen-Set 170/25

  8. ZZ-Aufleistungsset 25 mm

    PROMATECT Aufleistungs-Set 100/25

  9. ZZ-Aufleistungsset 45 mm

    PROMATECT Aufleistungs-Set 100/45

  10. ZZ-Streckenisolierung 18/30, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 18/30

  11. ROCKWOOL 800 Rohrschale 28/30

  12. ZZ-Streckenisolierung 35/30, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 35/30

  13. ZZ-Streckenisolierung 54/30, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 54/30

  14. ZZ-Streckenisolierung 64/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 64/40

  15. ZZ-Streckenisolierung 89/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 89/40

  16. ZZ-Streckenisolierung 102/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 102/40

  17. ZZ-Streckenisolierung 114/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 114/40

  18. ZZ-Streckenisolierung 133/40, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 133/40

  19. ZZ-Streckenisolierung 169/50, ROCKWOOL 800

    ROCKWOOL 800 Rohrschale 169/50
