ZZ® M30-S90

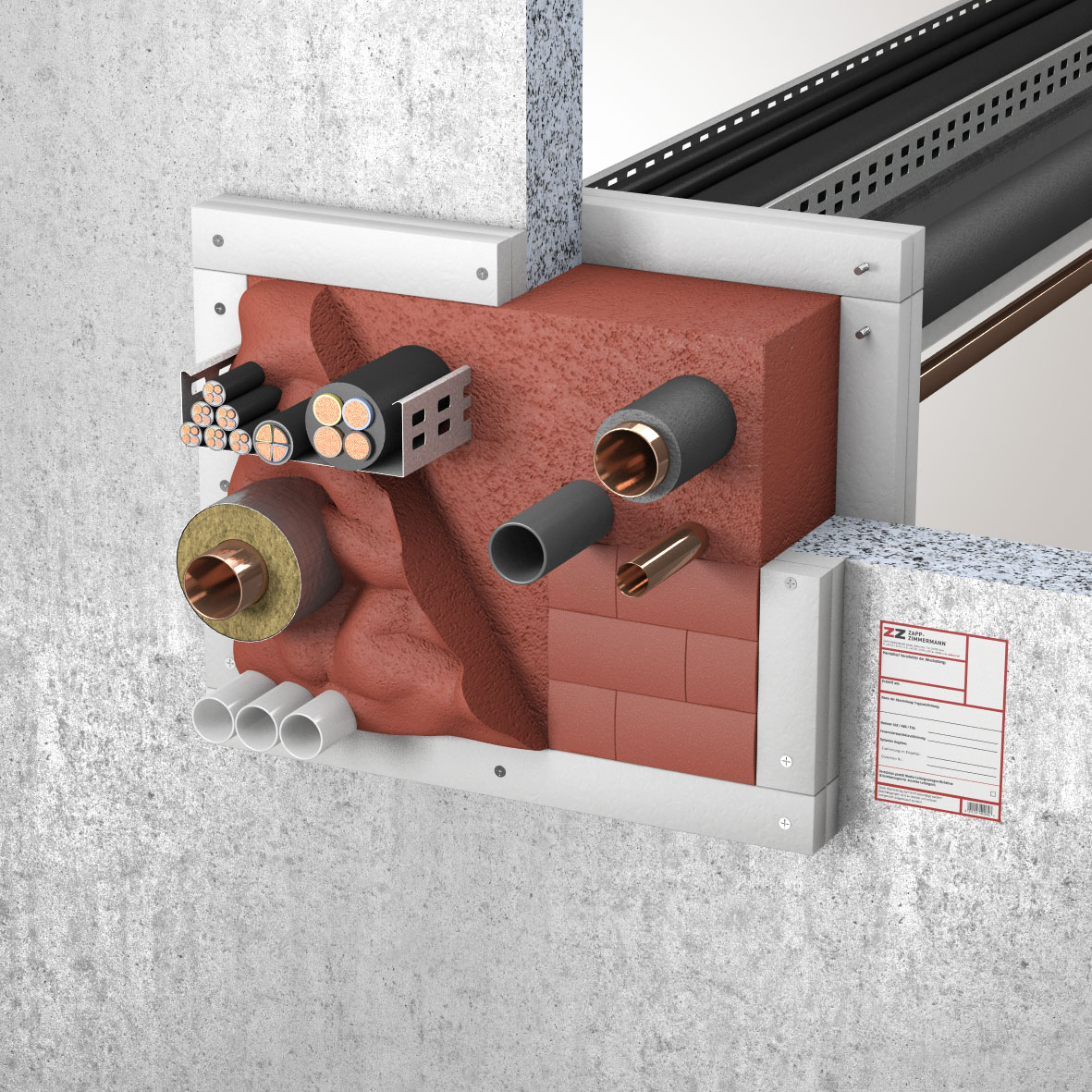

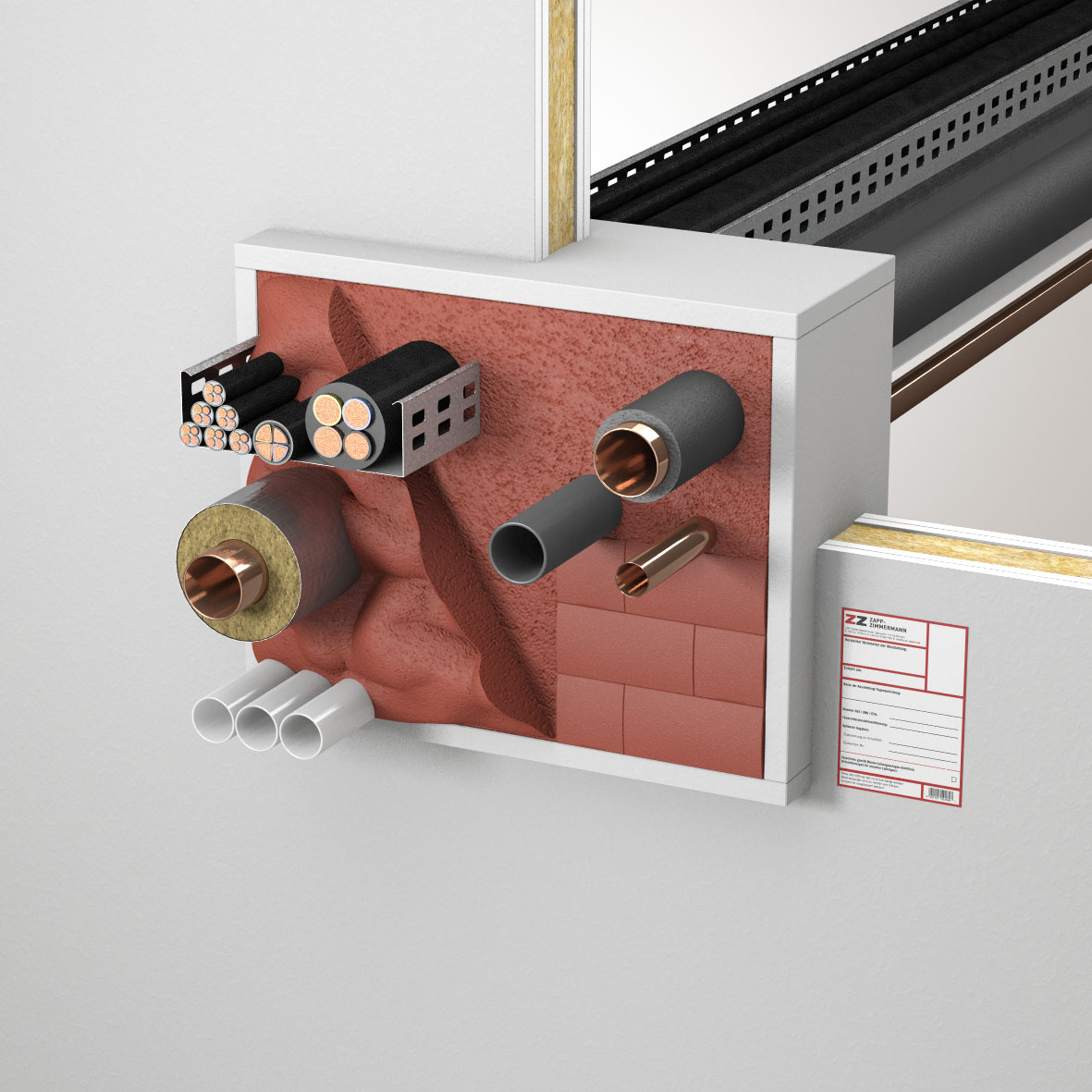

Kombiabschottung bzw. Kabelabschottung bis S90 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung für Elektrokabel, Telekommunikationskabel, optischen Faserkabel, Elektroinstallationsrohre sowie brennbare und nichtbrennbare Rohre.

Prüfnorm EN 1366-3
Zulassungnummer Z-19.53-2322
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 90
Schotttyp Kombiabschottung, Kabelabschottung, Rohrabschottung
Bauteilöffnung Eckig, Rund, Unregelmäßig
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke

Systemkomponenten

BenennungArt.-Nr.VE
ZZ® 220-120 Brandschutzstein Varianten anzeigen
BenennungLänge [mm]Art.-Nr.VE
ZZ® 220-120 Brandschutzstein200B01V01-0001
B01V04-0001
B01V20-0001
B01VP1-0001
1
4
20
500
ZZ® 330 Brandschutzschaum Varianten anzeigen
BenennungInhaltArt.-Nr.VE
ZZ® 330 Brandschutzschaum1x Kartusche, 2x MischeraufsatzB15V01-00011
ZZ® 330 Brandschutzschaum6x Kartusche, 8x MischeraufsatzB15V06-00011
ZZ® 330 Brandschutzschaum360x Kartusche, 480x MischeraufsatzB15VP1-000460
ZZ® 330 Brandschutzschaum Starter-Kit Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 330 Brandschutzschaum Starter-KitB16N00-01251
Kennzeichnungsschild DeutschlandB16H00-00501

Detailinformationen

Downloads
  • ZZ® M30-S90 Allgemeine Bauartgenehmigung / Zulassung
  • ZZ® M30-S90 Montageanleitung
  • ZZ® M30-S90 Digitale Geometrien (BIM)
  • ZZ® M30-S90 Digitale Geometrien (BIM)
  • Allgemeine Übereinstimmungserklärung
Beschreibung

Kombiabschottung bzw. Kabelabschottung bis S90 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung für Elektrokabel, Telekommunikationskabel, optischen Faserkabel, Elektroinstallationsrohre sowie brennbare und nichtbrennbare Rohre.

Zusatzinformation
Besonders geeignet für
  • Schnelles und einfaches Verschließen von Bauteilöffnungen
  • Hochbelegte Abschottungen
  • Schwer zugängliche und unregelmäßige Öffnungen
Zugelassene Installationen

Grundsätzliche

  • Alle technischen Vorgaben wie z.B. zulässige Abschottungsgröße, Wand-/ Deckenarten, Feuerwiderstandsklassen,Installationen und deren erste Unterstützung, Arbeitsräume etc. sind der Zulassung zu entnehmen.
  • Es ist sicherzustellen, dass durch den Einbau der Brandabschottung die Standsicherheit des angrenzenden Bauteils, auch im Brandfall, nicht beeinträchtigt wird. Der Verwendbarkeitsnachweis des Bauteils ist zu beachten.
  • Alle betroffenen Vorschriften und technischen Regeln anderer Gewerke, insbesondere die der Elektrotechnik, sind zu beachten und einzuhalten
  • Brandabschottungen in Decken sind gegen Belastungen, insbesondere auch gegen das Betreten,durch geeignete Maßnahmen zu sichern (z.B. durch Umwehrung oder durch Abdeckung mittels Gitterrost).
  • Bitte beachten Sie die Sicherheitsdatenblätter der Produkte.
Maximale Öffnungsgröße in Massivwand [mm]450x500
Maximale Öffnungsgröße in Leichter Trennwand [mm]450x500
Maximale Öffnungsgröße in Massivdecke [mm]450x450

Zubehör

  1. PROMATECT Rahmen-Set

  2. Messer mit Wellenschliffblatt, breit

    Messer mit Wellenschliff

  3. PROMATECT Aufleistungs-Set

  4. ROCKWOOL 800 Rohrschale

  5. Kartuschenpistole DynamicMax 380 ml (5:1)

    Kartuschenpistole PowerMax Akku 2K

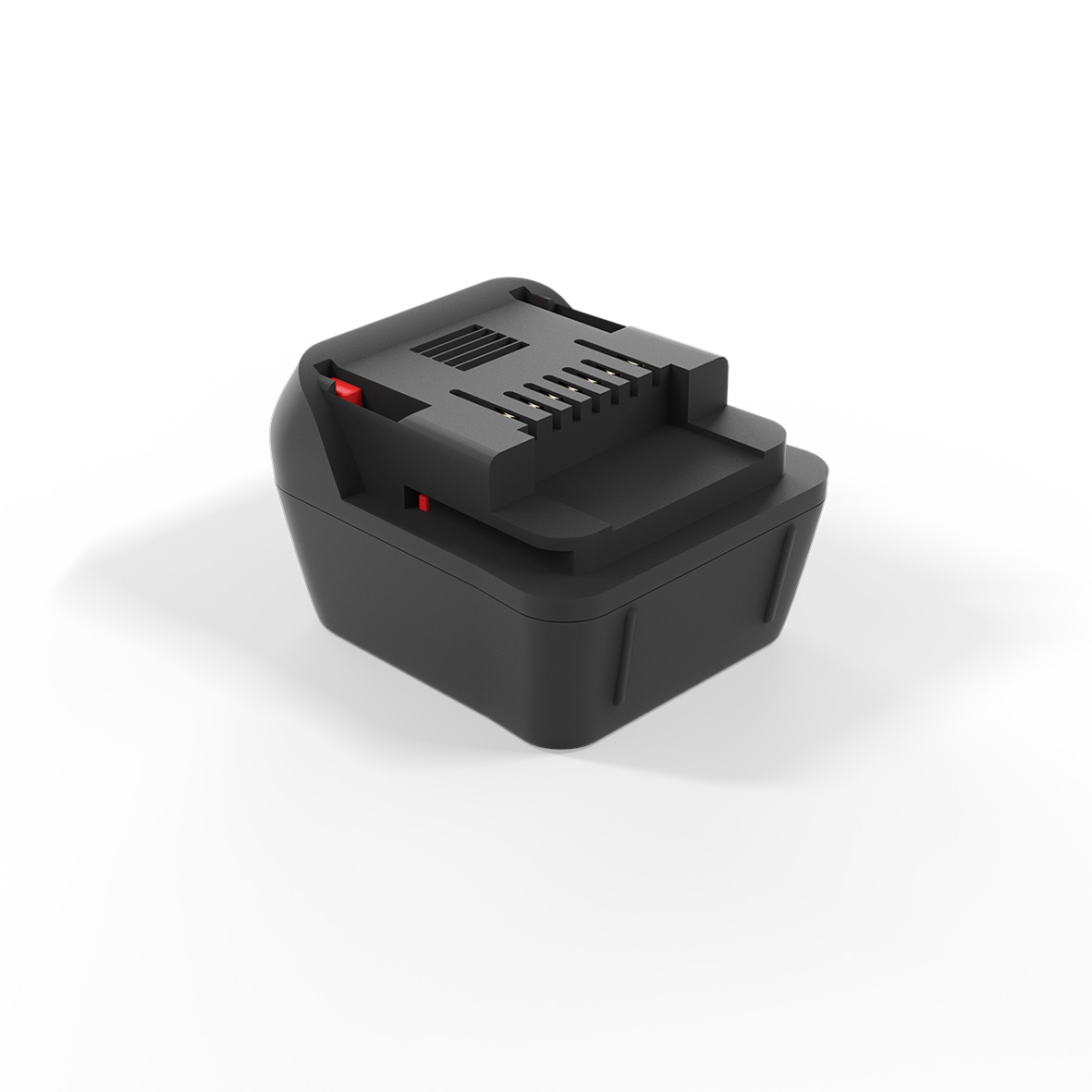

  6. Zusatzakku für PowerMax Akku 2K

  7. Kartuschenpistole HandyMax 380 ml (5:1)

    Kartuschenpistole HandyMax 2K

  8. Mischeraufsatz, 12er Set

    Mischeraufsatz 2K

  9. Verlängerungsröhrchen, 12er Set

    Verlängerungsröhrchen, 12er Set

  10. OTTOSEAL S 115, 310 ml

    OTTOPUR Cleaner

  11. Temperierbox WAECO TC 21FL

    DOMETIC Temperierbox
