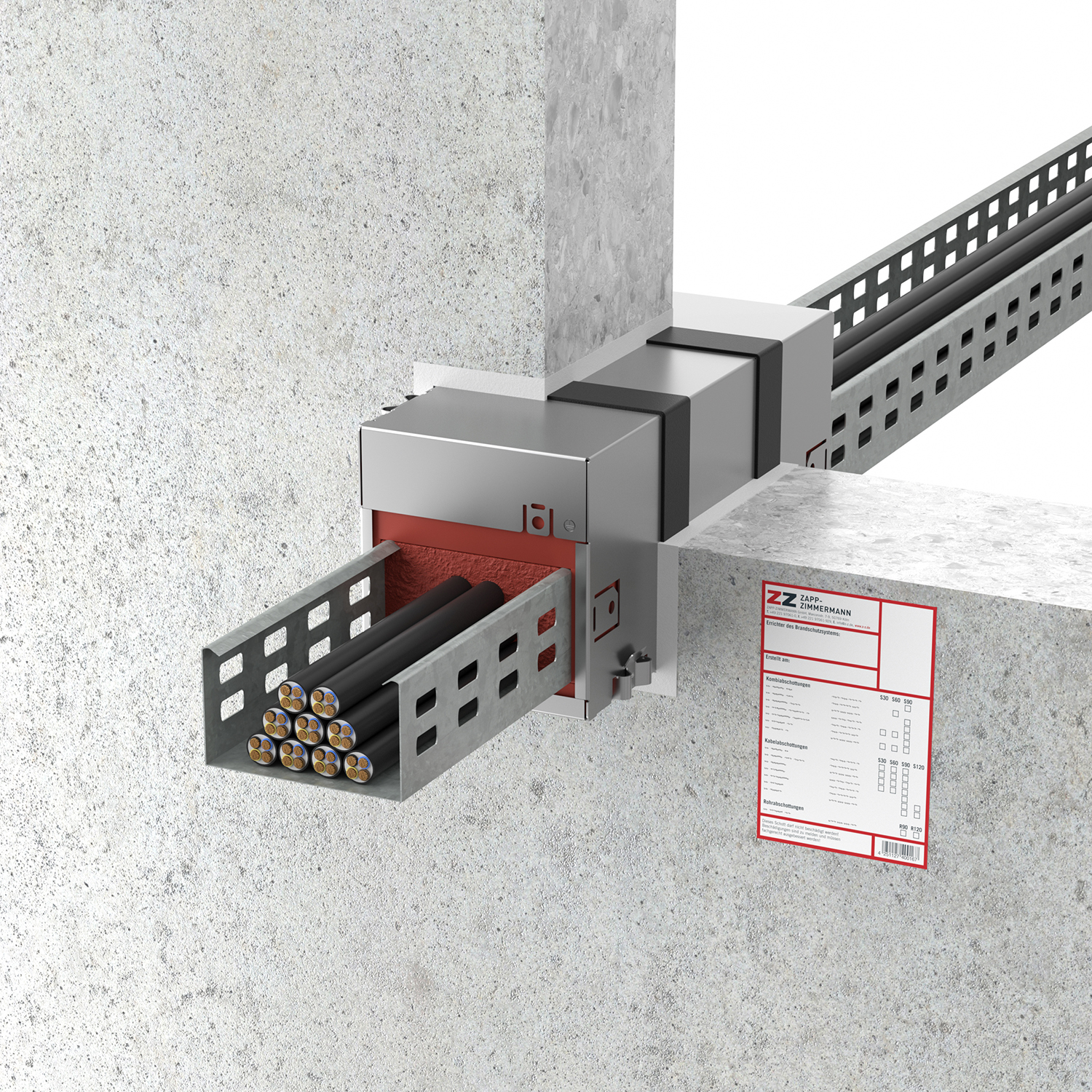

ZZ® M60-S90

Kombiabschottung bzw. Kabelabschottung bis S90 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung für Elektrokabel, Telekommunikationskabel, optischen Faserkabel, Elektroinstallationsrohre.

Prüfnorm EN 1366-3
Zulassungnummer Z-19.53-2604
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 90
Schotttyp Kombiabschottung, Kabelabschottung, Rohrabschottung
Bauteilöffnung Eckig
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke

Systemkomponenten

BenennungArt.-Nr.VE
ZZ® 231-60 Brandschutzeinlage Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 231-60 BrandschutzeinlageB01V04-00204
ZZ® 231-60 BrandschutzeinlageB01V08-00028
ZZ® 330 Brandschutzschaum Varianten anzeigen
BenennungInhaltArt.-Nr.VE
ZZ® 330 Brandschutzschaum1x Kartusche, 2x MischeraufsatzB15V01-00011
ZZ® 330 Brandschutzschaum6x Kartusche, 8x MischeraufsatzB15V06-00011
ZZ® 330 Brandschutzschaum360x Kartusche, 480x MischeraufsatzB15VP1-000460
ZZ® 330 Brandschutzschaum Starter-Kit Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 330 Brandschutzschaum Starter-KitB16N00-01251
ZZ® 452-30 Brandschutzbandage Varianten anzeigen
Benennung Art.-Nr.VE
ZZ® 452-30 BrandschutzbandageB04V01-00021
ZZ® 630 Brandschutzbox - 3 seitig, niedrige Ausführung 60 mm Varianten anzeigen
BenennungBreite [mm]Art.-Nr.VE
ZZ® 630-100-3 Brandschutzbox100B16B01-00071
ZZ® 630-200-3 Brandschutzbox200B16B01-00081
ZZ® 630-300-3 Brandschutzbox300B16B01-00091
ZZ® 630-400-3 Brandschutzbox400B16B01-00101
ZZ® 630-500-3 Brandschutzbox500B16B01-00111
ZZ® 630-600-3 Brandschutzbox600B16B01-00121
ZZ® 630 Brandschutzbox - 3 seitig, hohe Ausführung 110 mm Varianten anzeigen
BenennungBreite [mm]Art.-Nr.VE
ZZ® 630-100-4 Brandschutzbox100B16B01-00191
ZZ® 630-200-4 Brandschutzbox200B16B01-00201
ZZ® 630-300-4 Brandschutzbox300B16B01-00211
ZZ® 630-400-4 Brandschutzbox400B16B01-00221
ZZ® 630-500-4 Brandschutzbox500B16B01-00231
ZZ® 630-600-4 Brandschutzbox600B16B01-00241
ZZ® 630 Brandschutzbox - 4 seitig, niedrige Ausführung 60 mm Varianten anzeigen
BenennungBreite [mm]Art.-Nr.VE
ZZ® 630-100-1 Brandschutzbox100B16B01-00011
ZZ® 630-200-1 Brandschutzbox200B16B01-00021
ZZ® 630-300-1 Brandschutzbox300B16B01-00031
ZZ® 630-400-1 Brandschutzbox400B16B01-00041
ZZ® 630-500-1 Brandschutzbox500B16B01-00051
ZZ® 630-600-1 Brandschutzbox600B16B01-00061
ZZ® 630 Brandschutzbox - 4 seitig, hohe Ausführung 110 mm Varianten anzeigen
BenennungBreite [mm]Art.-Nr.VE
ZZ® 630-100-2 Brandschutzbox100B16B01-00131
ZZ® 630-200-2 Brandschutzbox200B16B01-00141
ZZ® 630-300-2 Brandschutzbox300B16B01-00151
ZZ® 630-400-2 Brandschutzbox400B16B01-00161
ZZ® 630-500-2 Brandschutzbox500B16B01-00171
ZZ® 630-600-2 Brandschutzbox600B16B01-00181
Kennzeichnungsschild DeutschlandB16H00-00501

Detailinformationen

Downloads
  • ZZ® M60-S90 Allgemeine Bauartgenehmigung
  • ZZ® M60-S90 Montageanleitung
  • ZZ® M60-S90 Systemflyer
  • ZZ® M60-S90 Digitale Geometrien (BIM)
  • ZZ® M60-S90 Digitale Geometrien (BIM)
  • Allgemeine Übereinstimmungserklärung
Beschreibung

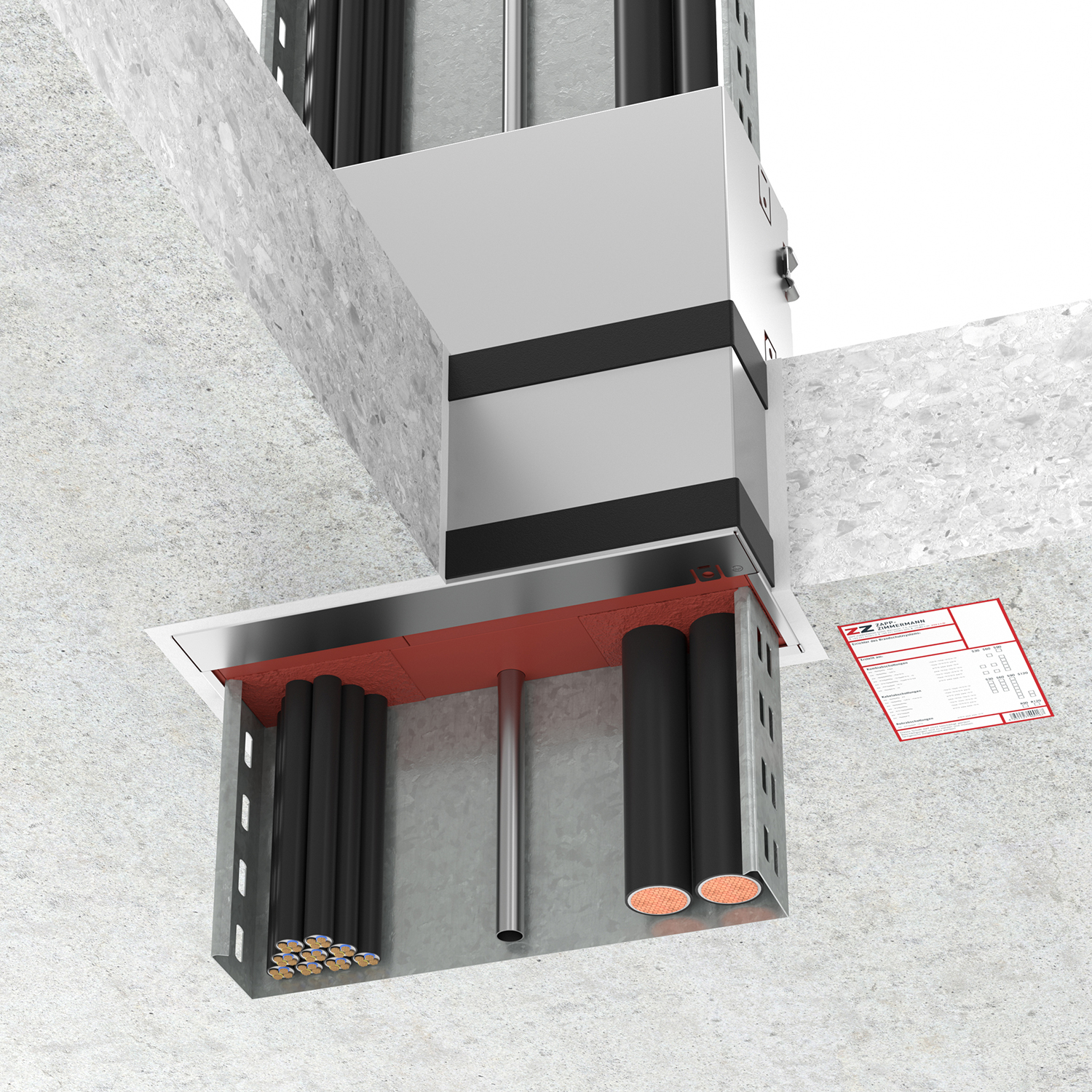

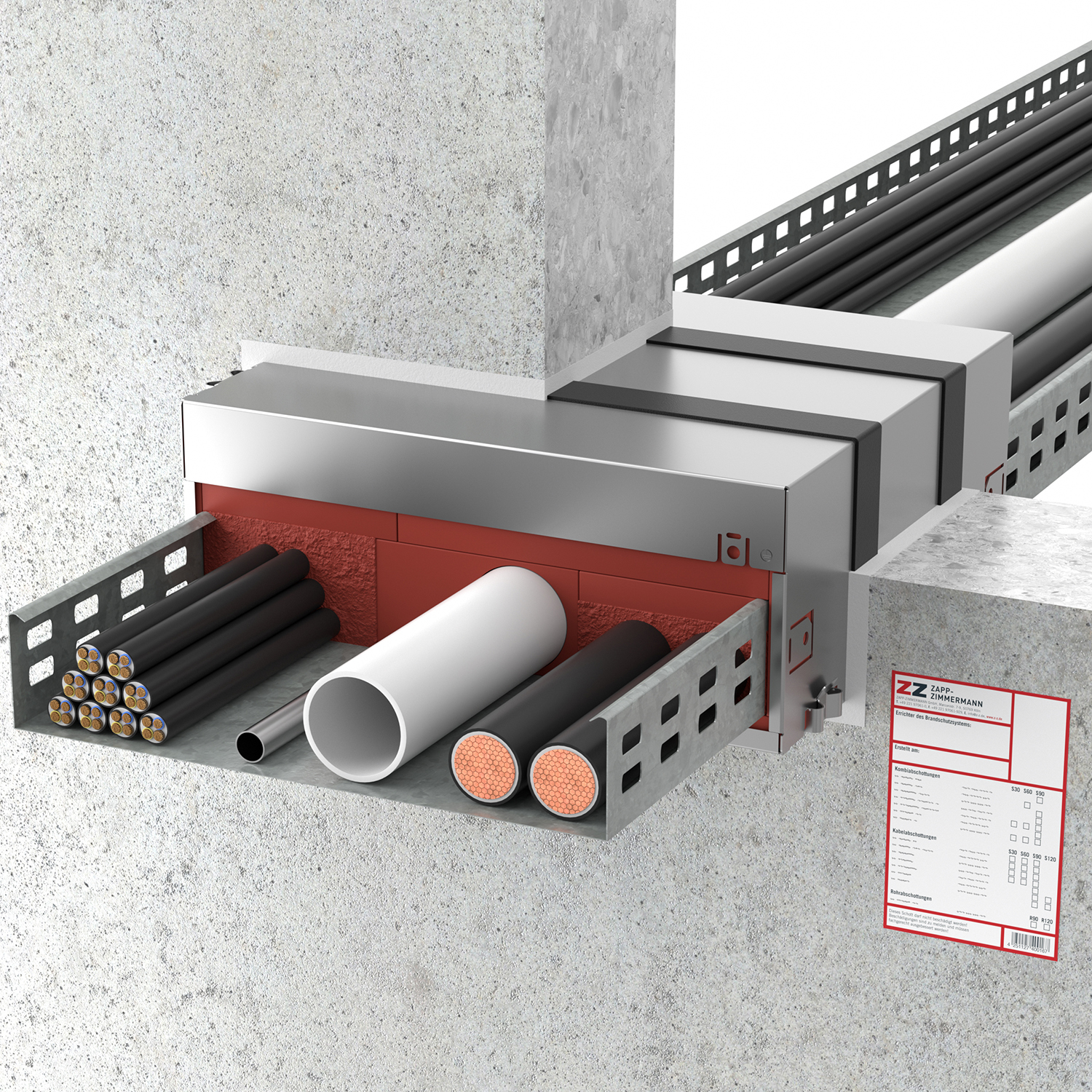

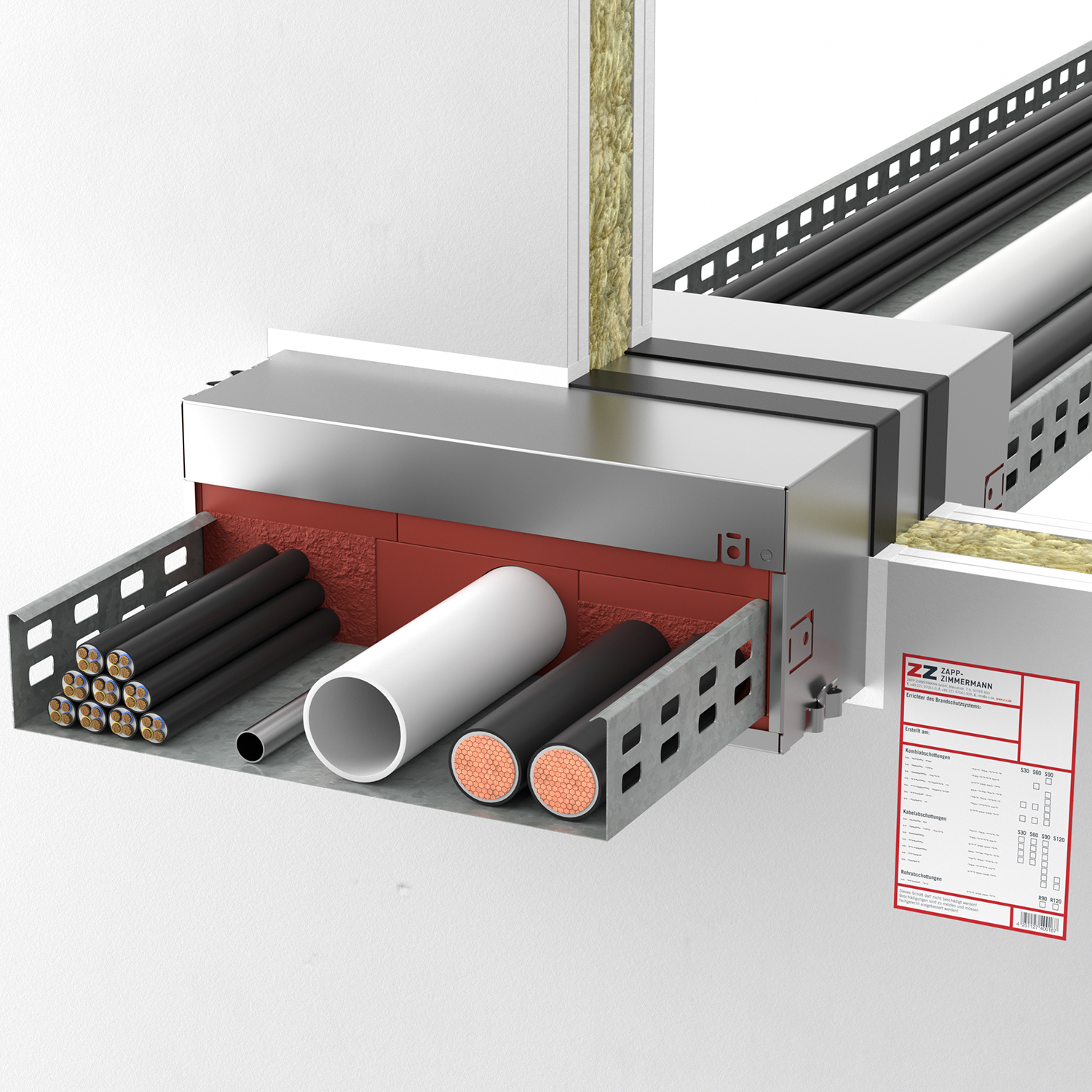

Kombiabschottung bzw. Kabelabschottung bis S90 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung für Elektrokabel, Telekommunikationskabel, optischen Faserkabel, Elektroinstallationsrohre sowie spezifische Rohre und Leitungen.

Zusatzinformation
Besonders geeignet für
  • Durchführung von Kabeltragsystemen
  • Unterflur- und Steigleitungsführung
  • Staub- und faserfreie Verarbeitung
Zugelassene Installationen
  • Alle technischen Vorgaben wie z.B. zulässige Abschottungsgröße, Wand-/ Deckenarten, Feuerwiderstandsklassen, Installationen und deren erste Unterstützung, Arbeitsräume etc. sind der Zulassung zu entnehmen.
  • Es ist sicherzustellen, dass durch den Einbau der Brandabschottung die Standsicherheit des angrenzenden Bauteils, auch im Brandfall, nicht beeinträchtigt wird. Der Verwendbarkeitsnachweis des Bauteils ist zu beachten.
  • Alle betroffenen Vorschriften und technischen Regeln anderer Gewerke, insbesondere die der Elektrotechnik, sind zu beachten und einzuhalten.
  • Bitte beachten Sie die Sicherheitsdatenblätter der Produkte.

Zubehör

  1. Verlängerungsröhrchen, 12er Set

    Verlängerungsröhrchen, 12er Set

  2. Temperierbox WAECO TC 21FL

    DOMETIC Temperierbox

  3. Kartuschenpistole HandyMax 380 ml (5:1)

    Kartuschenpistole HandyMax 2K

  4. Messer mit Wellenschliffblatt, breit

    Messer mit Wellenschliff

  5. Kartuschenpistole DynamicMax 380 ml (5:1)

    Kartuschenpistole PowerMax Akku 2K

  6. OTTOSEAL S 115, 310 ml

    OTTOPUR Cleaner

  7. Mischeraufsatz, 12er Set

    Mischeraufsatz 2K

  8. Zusatzakku für PowerMax Akku 2K
