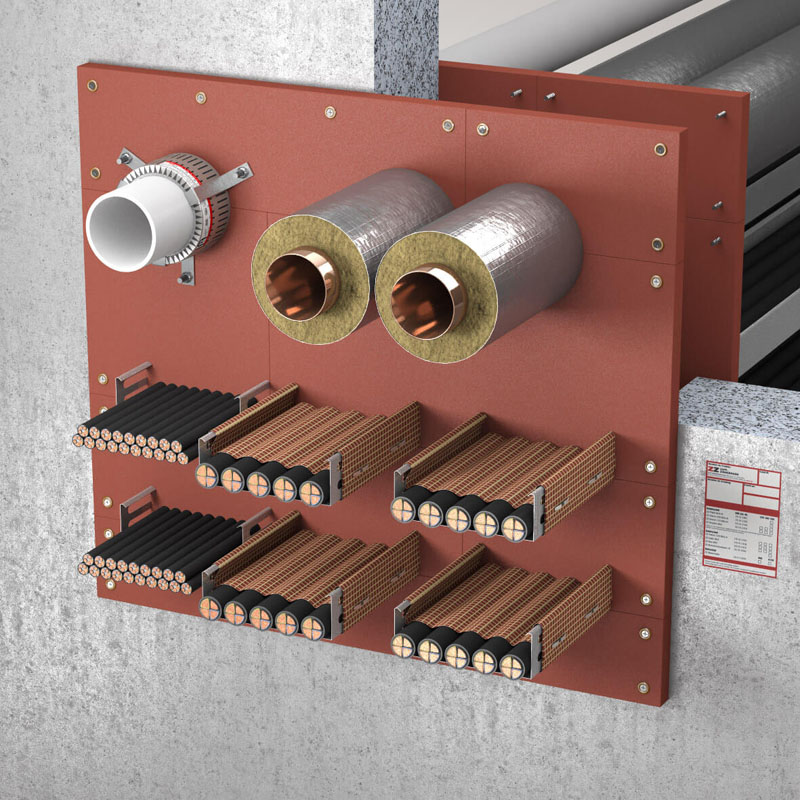

ZZ-Platte BDS-N MW

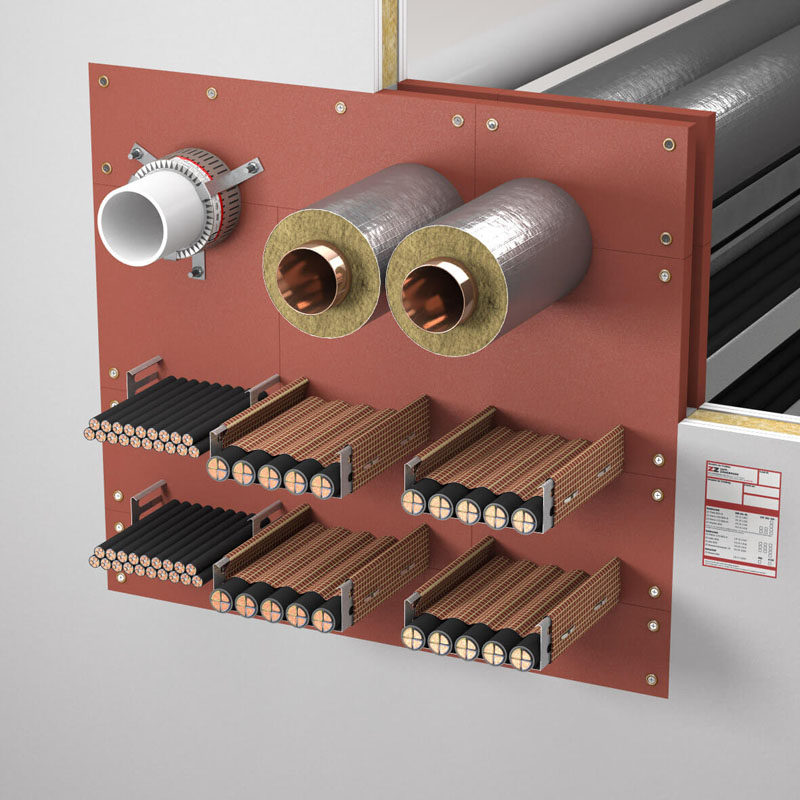

ZZ-Platte BDS-N LTW

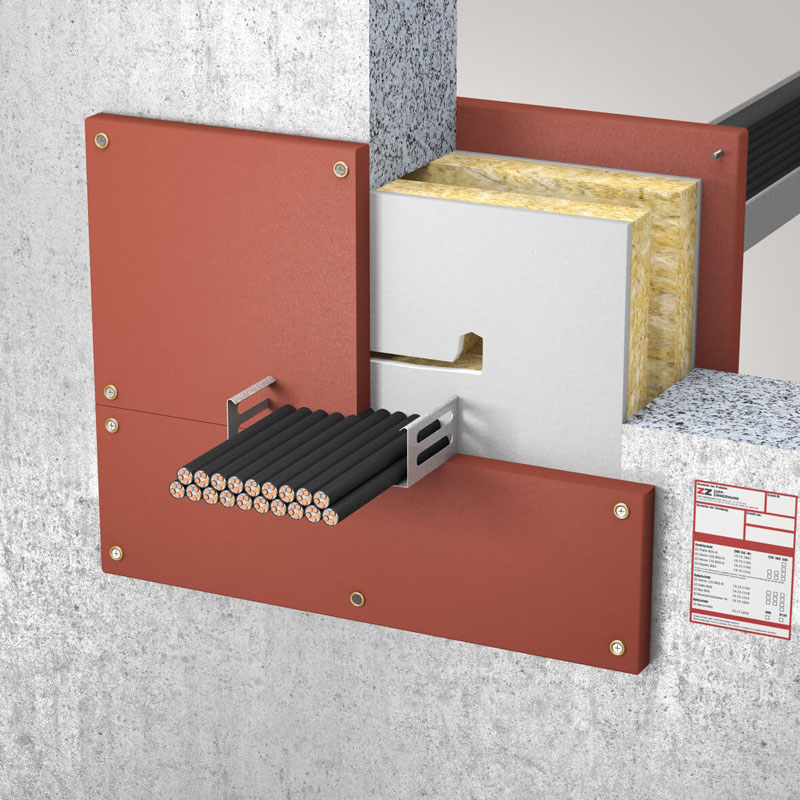

ZZ-Platte BDS-N Reparaturschott MW

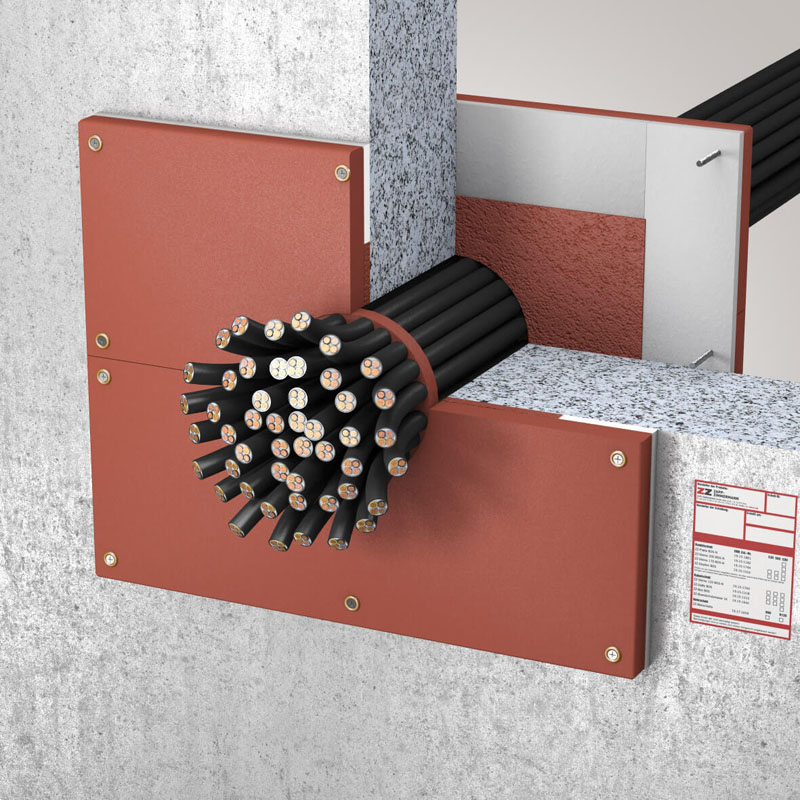

ZZ-Platte BDS-N Vorschott MW
ZZ-Platte BDS-N MW
ZZ-Platte BDS-N LTW
ZZ-Platte BDS-N Reparaturschott MW
ZZ-Platte BDS-N Vorschott MW

ZZ® M23-S90

Kombiabschottung S90 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser sowie brennbaren und nichtbrennbaren Rohren.

System Informationen

Prüfnorm DIN 4102-9
Zulassungnummer Z-19.53-2627
Feuerwiderstandsklasse S
Feuerwiderstandsdauer [min] 90
Schotttyp Kombiabschottung, Kabelabschottung, Rohrabschottung
Bauteilöffnung Eckig
Zulässige Bauteile Leichte Trennwand, Massivwand, Massivdecke

System Komponenten

BenennungArt.-Nr.VE
ZZ® 400 Brandschutzmanschette Varianten
BenennungDurchmesserArt.-Nr.VE
ZZ® 400-32 BrandschutzmanschetteØ 32B16F01-00011
ZZ® 400-40 BrandschutzmanschetteØ 40B16F01-00021
ZZ® 400-50 BrandschutzmanschetteØ 50B16F01-00031
ZZ® 400-63 BrandschutzmanschetteØ 63B16F01-00041
ZZ® 400-78 BrandschutzmanschetteØ 78B16F01-00061
ZZ® 400-90 BrandschutzmanschetteØ 90B16F01-00071
ZZ® 400-110 BrandschutzmanschetteØ 110B16F01-00081
ZZ® 400-125 BrandschutzmanschetteØ 125B16F01-00091
ZZ® 400-135 BrandschutzmanschetteØ 135B16F01-00101
ZZ® 400-140 BrandschutzmanschetteØ 140B16F01-00111
ZZ® 400-160 BrandschutzmanschetteØ 160B16F01-00121
ZZ® 203-625 BrandschutzplatteB12V04-00014
ZZ® 203-312 BrandschutzplatteB12V02-00032
ZZ® 300 BrandschutzmasseB15N00-00011
ZZ® 300 BrandschutzmasseB15VP1-0001900
ZZ® 421-150 BrandschutzbandageB04N00-00031
HECO Multi-Monti MMS-F 6,0 x 60B99H00-0094100
Schnellbauschraube Grobgewinde 4,2 x 75B99H00-0095500
Spanplattenschraube 4,5 x 80B99H00-0096200
Kennzeichnungsschild DeutschlandB16H00-00501
ZZ® Platte BDS-N DokumentensetB16H01-00011

Detailinformationen

Downloads
  • Allgemeine Bauartgenehmigung
  • Montageanleitung
  • Übereinstimmungserklärung
Beschreibung

Details

Kombiabschottung S90 für Massivwände, Massivdecken und leichte Trennwände. Brandabschottung von Elektrokabeln und -leitungen aller Art und Durchmesser sowie brennbaren und nichtbrennbaren Rohren.

Zusatzinformation

Zusatzinformation

Besonders geeignet für

Besonders geeignet für:

  • Große Abschottungen mit mittlerer oder niedriger Belegung,
  • Mischbelegung aus Kabeln, brennbaren und nichtbrennbaren Rohren
  • Montage über defekten bzw. nicht zulassungsgerechten Mineralwollabschottungen
Maximale Öffnungsgröße in Massivwand [mm]1000x1000
Maximale Öffnungsgröße in Leichter Trennwand [mm]1000x1000
Maximale Öffnungsgröße in Massivdecke [mm]600x∞

Zubehör

  1. Messer mit Wellenschliffblatt, schmal

    Messer mit Wellenschliff, schmal

  2. Messer mit Wellenschliffblatt, breit

    Messer mit Wellenschliff, breit

  3. Profi-Kartuschenpistole (310 ml)

    Kartuschenpistole Profi 1K

  4. EconoMax Low Budget (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole EconoMax TB

  5. PowerMax (310 ml 1K Kartusche & 580 ml Schlauchbeutel)

    Kartuschenpistole PowerMax Akku TB

  6. Zusatzakku für PowerMax Akku TB

  7. ZZ-Winkelset für Manschetten < 110 mm

    Befestigungswinkel < 110 mm

  8. ZZ-Winkelset für Manschetten 110 mm

    Befestigungswinkel 110 mm

  9. ZZ-Winkelset für Manschetten > 110 mm

    Befestigungswinkel > 110 mm

  10. Schraubenset für ZZ-Manschetten

    Schrauben-Set Stahlbeton M6

  11. Gewindestangenset für ZZ-Manschetten

    Gewindestangen-Set M6
